Сеть передачи данных Motorola MESH для ЗАО «Полюс»

В конце 2011 года Компания «НЕМАН» реализовала проект по строительству инфраструктуры сети Motorola MOTOMESH^ТМ SOLO для внедрения системы диспетчеризации на месторождении «Благодатное» в Северо-Енисейском районе Красноярского края с целью оптимизации взаимодействия горной техники.

Схема беспроводной мультисервисной сети

Почему было выбрано решение Motorola MOTOMESH^ТМ SOLO?

• возможность организации каналов передачи данных с датчиков и контроллеров, установленных на карьерной технике;
• возможность оперативного развертывания сети передачи данных в масштабах разреза;
• высокая надежность за счет децентрализованной архитектуры сети.

Самоорганизующаяся сетевая архитектура MOTOMESH^ТМ SOLO компании Motorola предоставляет беспроводное широкополосное соединение между стационарными, портативными и мобильными абонентскими станциями и работает по принципу «каждый с каждым», где любой узел сети может соединяться с другим напрямую или через ретранслятор. Такой подход, где даже абонентская станция является ретранслятором, позволяет значительно улучшить площадь радиопокрытия без дополнительных затрат на базовые станции. Распределенная конфигурация сети с единым сервером управления обеспечивает надежную передачу данных и легкое масштабирование сети.

Общая схема организации сети MOTOMESH Solo

Таким образом, основное предназначение введенной в эксплуатацию сети MESH – это передача данных с карьерной техники (самосвалы, бульдозеры, экскаваторы) на сервер системы диспетчеризации и управления технологическим процессом. На борту каждой единицы техники установлен промышленный контроллер с абонентским комплектом MESH. Высокая пропускная способность сети MESH позволяет организовать обратную связь с водителем через монитор с сенсорным управлением, а также позволяет передавать не только данные о GPS-координатах, но и информацию с многочисленных датчиков (уровень топлива, масса загруженной руды, состояние двигателя и т.д.).

Так выглядит на мониторе диспетчера карьер с движущейся техникой:

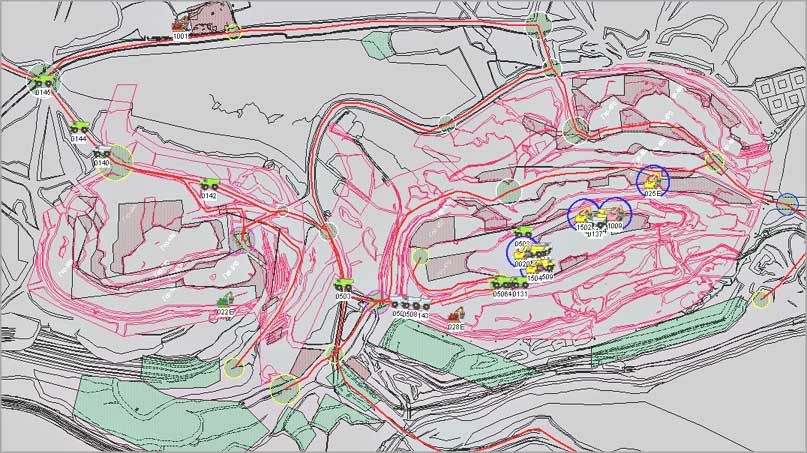

Карьер «Благодатный» на мониторе диспетчера

Для стабильной работы данной сети самым важным было правильно определить точки установки стационарного оборудования. Это необходимо для обеспечения оптимального покрытия, с учетом постоянно меняющегося рельефа, и регулярными взрывными работами, производимыми на территории карьера. В ходе проведения изыскательских работ были определены точки и согласован состав оборудования с Заказчиком. Следующий этап реализации проекта – поставка оборудования и строительно-монтажные работы.
Основные работы пришлись на ноябрь и декабрь. Уже в ноябре морозы достигали отметки –30 ^оC и ниже, а 95% работ проводилось на открытом воздухе. Как всегда наши специалисты справились с поставленными задачами и все работы были выполнены в полном объеме и в установленный срок.

Состав оборудования сети MESH

Для покрытия карьера сетью MOTOMESH^ТМ Solo на его территории были размещены точки с оборудованием.

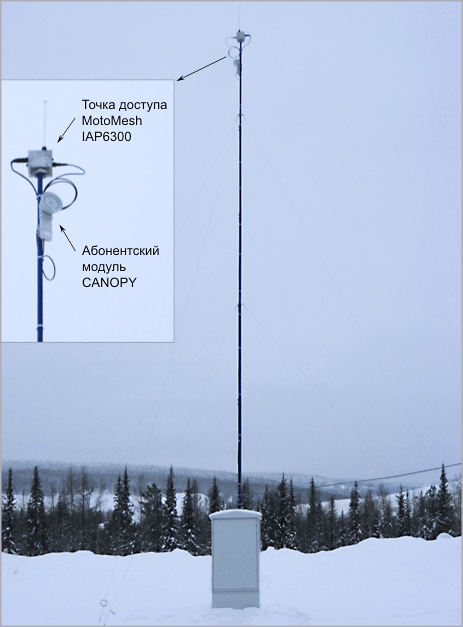

На бетонном блоке размещается термошкаф антивандального исполнения, так как есть вероятность попадания горной породы при ведении взрывных работ. Термошкаф оснащен двойными стенками, системой терморегуляции и вентиляции для поддержания оптимальной температуры в любой время года. Внутри шкафа размещается активное сетевое оборудование, защищенное источником бесперебойного питания APC от крайне нестабильного электропитания на территории карьера. На этом же бетонном блоке установлена телескопическая мачта высотой 10 метров, на которой смонтированы точка доступа MESH IAP6300 с абонентским модулем БШД. В качестве каналов привязки для передачи данных от точки доступа MESH во внешнюю сеть мы использовали оборудование Cambium Canopy, прекрасно зарекомендовавшее себя за долгие годы эксплуатации, а благодаря применению единого сервера мониторинга и управления OnePoint Wireless Manager 3.0 повысилась надежность и комфортность управления всей сетью.

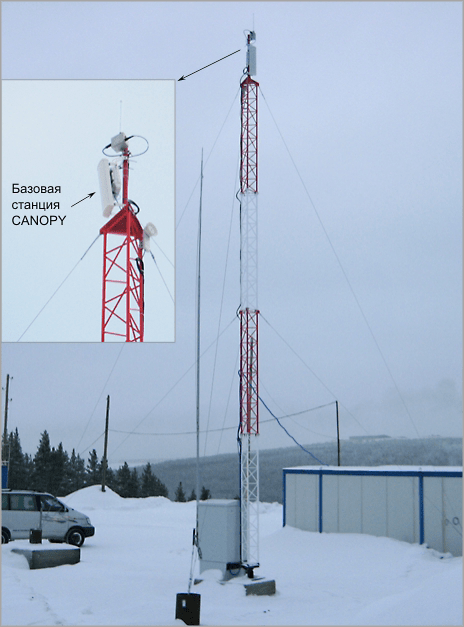

Узловая площадка. Центральная точка доступа MOTOMESH, в которой сосредоточен весь трафик сети MESH. На ней размещено оборудование MESH IAP6300, а также базовая станция Canopy с панельной антенной.

Магистральные радиорелейные линии связи

В рамках проекта было предусмотрено строительство магистральной радиорелейной линии связи между месторождениями «Благодатное» и «Олимпиадинское». Длина пролета составляет 20 км, внешнее оборудование размещено на существующих антенно-мачтовых сооружениях компании «Мегафон», с которой предварительно было достигнуто соглашение по установке. В результате была организован канал РРЛ связи с пропускной способностью 360 Мбит/с, который полностью соответствовал потребностям Заказчика.

В заключении хотелось бы добавить, что сотрудники ЗАО «Полюс» в ходе выполнения работ оказывали нам всяческую поддержку и всегда шли нам навстречу, благодаря чему реализация проекта оставила самые приятные впечатления с обеих сторон.

Если Вас заинтересовал данный проект и есть желание получить более подробную информацию не только о нем, но и о нашей компании и наших возможностях, то мы всегда готовы к диалогу.

Башня компании «Мегафон» на Карьере «Восточный»
