Трехзоновая система радиосвязи для ПО «Эльгяй»

Заказчиком проекта выступило потребительское общество «Эльгяй», владеющее сетью продовольственных магазинов и складов в Якутии.

Руководством ПО «Эльгяй» было принято решение о создании собственной системы радиотелефонной связи для обеспечения взаимодействия работников складов, магазинов и службы доставки товаров.

К системе были предъявлены следующие основные требования:

• возможность индивидуальных вызовов
• возможность групповых вызовов
• возможность выхода в ведомственную телефонную сеть, а также ТфОП.

Учитывая вышеперечисленные требования, а также протяженную территорию ПО «Эльгяй» и низкую концентрацию абонентов, специалистами компании «Неман» было предложено реализовать трехзоновую систему радиосвязи на базе протокола Select-V.

Системы избирательного вызова с использованием сигналлинга Select-V позволяют строить радиосети с уровнем обслуживания, сравнимым с уровнем простейших транкинговых систем (например, SmarTrunk-II), и обеспечивают реализацию следующих функций:

• индивидуальный вызов абонента
• вызов одной или нескольких групп пользователей
• индикация номера вызывающего абонента
• автоматическое подтверждение приема вызова
• переадресация вызова на другого абонента (вручную или автоматически)
• ответный вызов
• передача статусных сообщений (из заранее запрограммированного списка)
• передача и прием аварийного сообщения (Emergency Alarm)
• корректное сканирование в системах с несколькими каналами с функцией автоматического поиска свободного канала
• возможность корректного взаимодействия с радиостанциями конвенциональных сетей
• простой доступ к телефонным линиям
• прямая связь двух абонентов (в обход ретранслятора)
• выход в эфир по запросу диспетчера
• дистанционное отключение станции (например, в случае утери или кражи)
• сигнал внешнего оповещения (сигнализация автомобиля и т.п.)
• функция «одинокий работник».

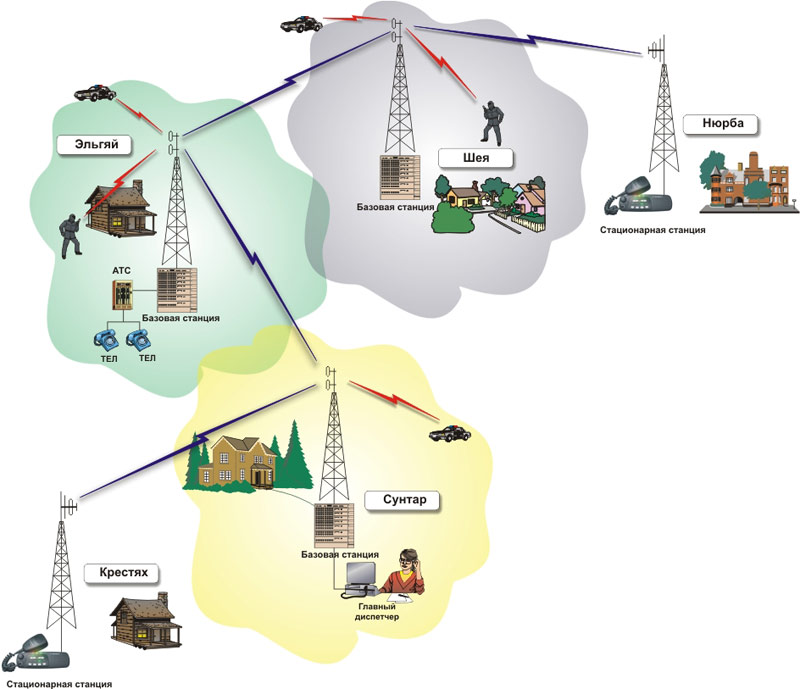

Система связи ПО «Эльгяй» состоит из трех ретрансляторов, один из которых управляется контроллером-коммутатором CST-107T и является центральным звеном организации связи.

На базе контроллера CTS-107T реализуются следующие функции:

• селективный и групповой вызовы
• многоуровневое группообразование
• поддержка радиостанций с DTMF и Select-V сигнализациями
• автоматический определитель номера радиостанций с протоколом Select- V
• выход по двум линиям в телефонную сеть и прием вызовов из телефонной сети
• корректное сканирование в системах с несколькими каналами с функцией автоматического поиска свободного канала
• автоматическое подтверждение приема вызова
• режим «прозрачного ретранслятора» с доступом по субтону
• организация разговорных групп с обычными радиостанциями путем назначения субтонов.

На базе контроллера CTS-107T существует возможность реализации многоканальных систем транкинговой радио- и радиотелефонной связи.

Для удобства вызова в радиостанциях с протоколом Select-V используется функция сканирования для автоматического поиска свободного канала. Данная функция аналогична возможностям радиостанций в системах протокола SmarTrunk-II.

Благодаря применению оригинальных технических решений логика работы двух других ретрансляторов обеспечивается встроенными возможностями радиостанций Motorola, что позволило отказаться от использования контроллеров и организации физических каналов привязки между базовыми станциями.

Каждый ретранслятор образует свою зону. В качестве абонентских терминалов используются профессиональные радиостанции Motorola серии Waris (портативные) и GM-Series (автомобильные).

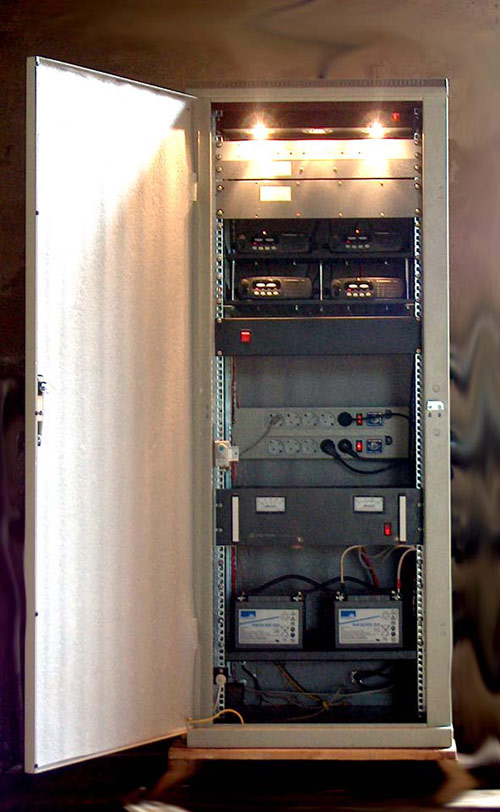

Учитывая сложные климатические условия Якутии, базовое оборудование было установлено в телекоммуникационные шкафы, снабженные автоматическими системами вентиляции и подогрева.

В результате, потребительское общество «Эльгяй» получило собственную надежную систему радиосвязи, удовлетворяющую существующим потребностям и обладающую широкими возможностями развития.
