Система связи и телемеханики для Нефтепровода Ванкор-Пурпе

Ванкорское месторождение

Ванкорское месторождение, расположенное в северной части Восточной Сибири на территории Красноярского края, является важнейшим источником увеличения добычи нефти НК «Роснефть». Доказанные запасы Ванкорского месторождения составляют около 1,5 млрд барр., проектный уровень добычи оценивается в 500 тыс. барр./сут. (25 млн т в год). Введенный в тестовую эксплуатацию во второй половине 2009 г. нефтепровод Ванкор–Пурпе, протяженностью 550 км соединяется с магистральным трубопроводом АК «Транснефть». Нефть с Ванкорского месторождения планируется поставлять по строящемуся в настоящее время трубопроводу Восточная Сибирь–Тихий Океан (ВСТО).

Краткое описание системы связи вдоль нефтепровода Ванкор-Пурпе

Организация комплексной системы связи и телемеханики является необходимым условием эксплуатации нефтепровода. Транспортные радиорелейные каналы связи, составляющие основу данной системы, в географических и климатических условиях Ямала и Красноярского края в полной мере демонстрируют свои основные преимущества по сравнению с волоконно-оптическими линиями:
— быстрое проектирование и внедрение;
— низкую стоимость эксплуатации.

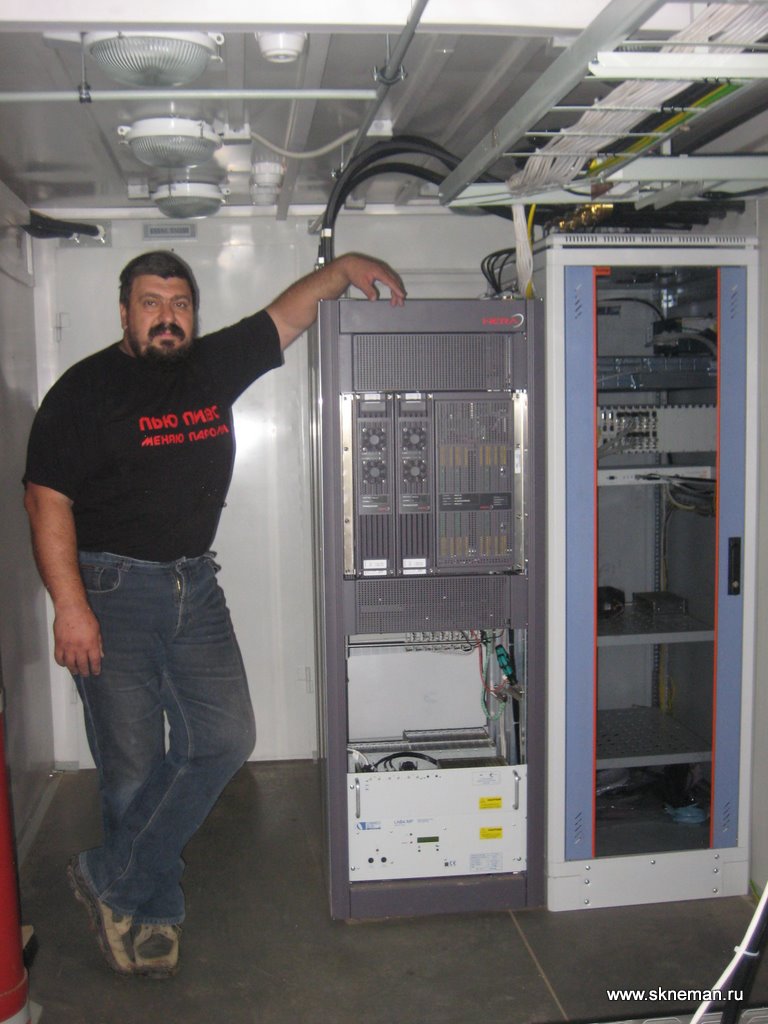

Выбор оборудования для организации транспортных каналов 2х155 Мбит/с не случайно был сделан в пользу магистральной системы Nera InterLink в конфигурации 2+0. Эта гибкая и компактная модульная SDH система может расширяться с 1+0 до 8+0, либо с 1+1 до 7+1 при использовании резервирования. Благодаря комбинированию пространственного и частотного разнесения на оборудовании InterLink обеспечивается высокое качество передачи на протяженных пролетах. Усовершенствованный алгоритм суммирования и автоматическая компенсация задержки сигнала обеспечивают уверенный прием в сложных условиях.

Для организации доступа к транспортной сети SDH на каждой радиорелейной площадке были установлены мультиплексоры Nera SmartMetro, обеспечивающие передачу IP и TDM трафика и позволяющие реализовать любую топологию и различные схемы резервирования (SNCP, MS-SPRing).

Локальные вычислительные сети вдоль нефтепровода, на нефтеперекачивающих станциях (КНПС, НПС-1, НПС-2) и на опорной базе промысла Ванкорского месторождения (ОБП), организованные на базе сетевого оборудования Cisco Systems, обеспечивают существенную загрузку радиорелейных каналов IP-трафиком. А TDM каналы E1 задействованы пока только для межстанционных соединений УАТС Nortel и для подключения базовых станций цифровой радиосвязи стандарта TETRA к основному и резервному коммутаторам системы Motorola Dimetra IP. Полное резервирование, а точнее дублирование, центрального коммутатора Dimetra IP было необходимо для выполнения требований заказчика по достижению максимальной живучестью сети радиосвязи. Коммутаторы Dimetra IP способны обслуживать сети TETRA национального масштаба, обеспечивая при этом широкий спектр услуг. Радиопокрытие вдоль нефтепровода Ванкор-Пурпе обеспечивают 24 базовые станции MTS2.

Для системы телемеханики, обеспечивающей постоянный контроль технического состояния трубопровода, при создании каналов связи вместо организации традиционных узкополосных УКВ-радиосетей обмена данными было реализовано решение на базе оборудования широкополосного радиодоступа. Десять базовых станций pre-WiMAX системы Aperto PacketWave и порядка семидесяти абонентских модулей обеспечивают связь сервера телемеханики с контроллерами, расположенными на удаленных пунктах контроля и управления (ПКУ) вблизи линейных задвижек. Применение широкополосного беспроводного доступа в системах телеметрии получило распространение благодаря возможности обеспечить более скоростные и многофункциональные каналы связи, которые позволяют решать комплексные задачи.

Зона ответственности компании НЕМАН

Компания «НЕМАН» была выбрана в качестве подрядчика по проведению монтажных и пусконаладочных работ на шести радиорелейных площадках (ПРС-15 – ПРС-11), расположенных недалеко от г. Тарко-Сале.

В задачи специалистов компании входила инсталляция и запуск в эксплуатацию следующих систем:

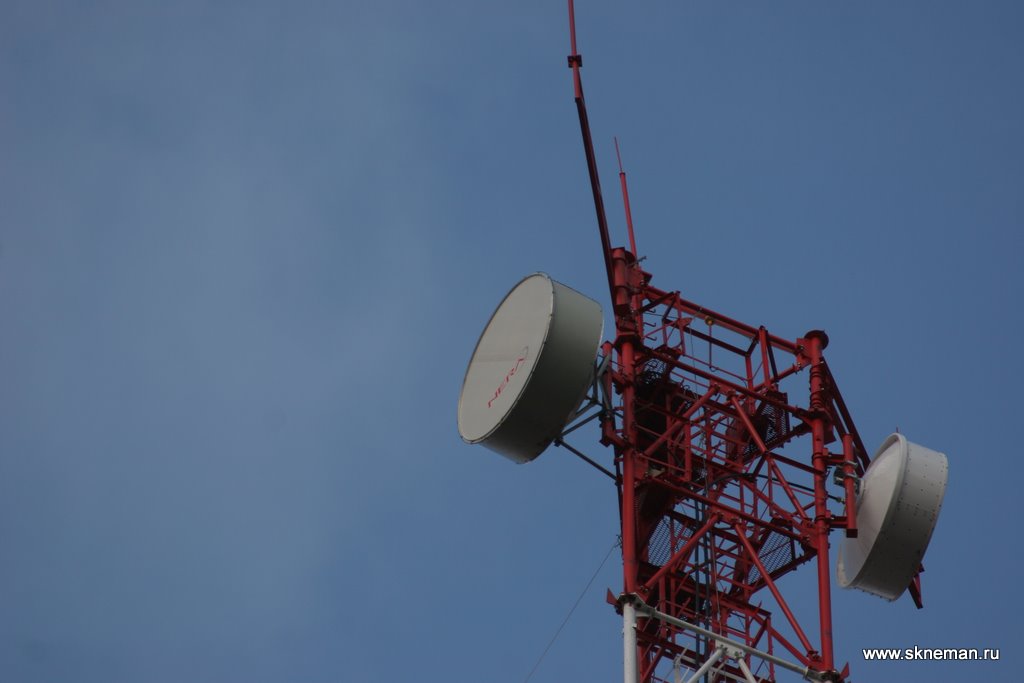

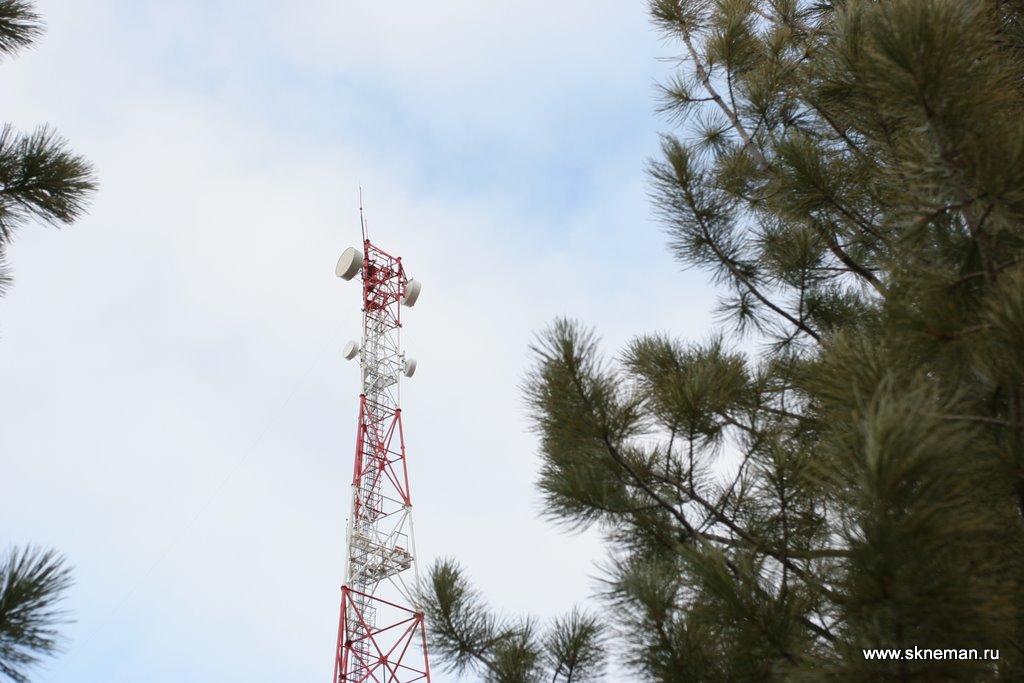

— магистральной РРЛ Nera InterLink (пять пролетов);

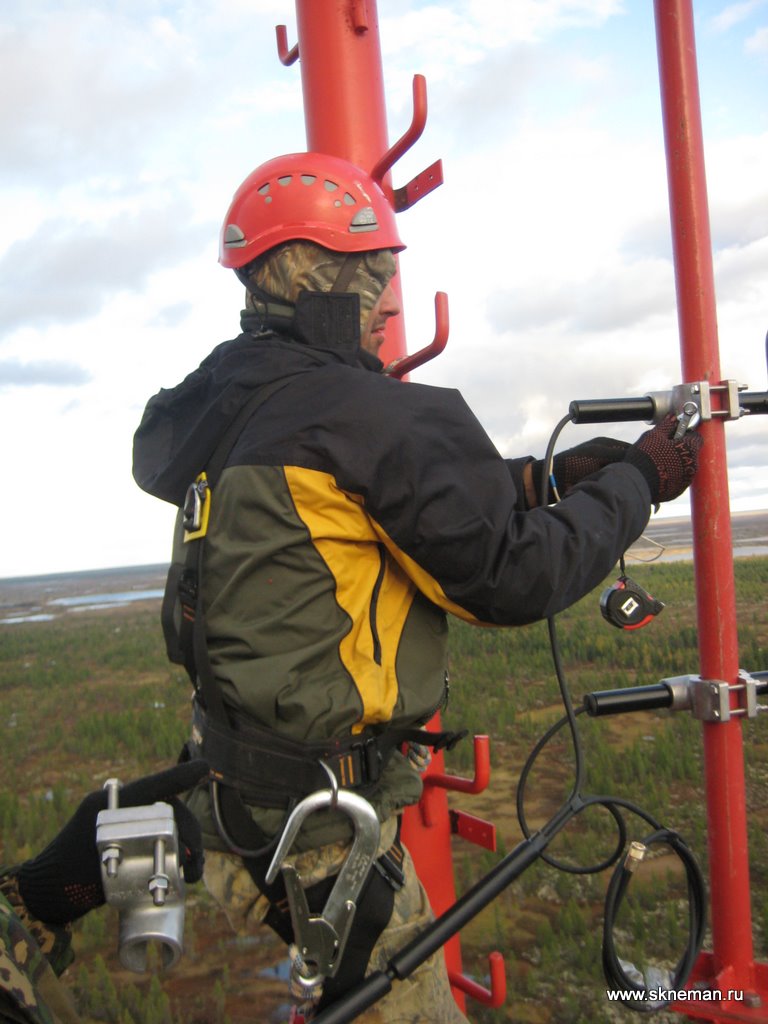

— системы транкинговой радиосвязи Motorola Dimetra IP (шесть базовых станций);
— системы беспроводного широкополосного доступа PacketWave компании Aperto Networks (три базовые станции);
— системы ЛВС на базе оборудования Cisco System (на шести радиорелейных площадках).

Непосредственно монтажу предшествовала длительная и тщательная подготовка, поскольку, если систему связи вдоль нефтепровода Ванкор–Пурпе можно считать типовой и привычной, то условия проведения работ были специфичными, главным образом, за счет удаленности радиорелейных площадок. Доставка монтажных бригад и грузов с мая по ноябрь была возможна только на вертолетах.

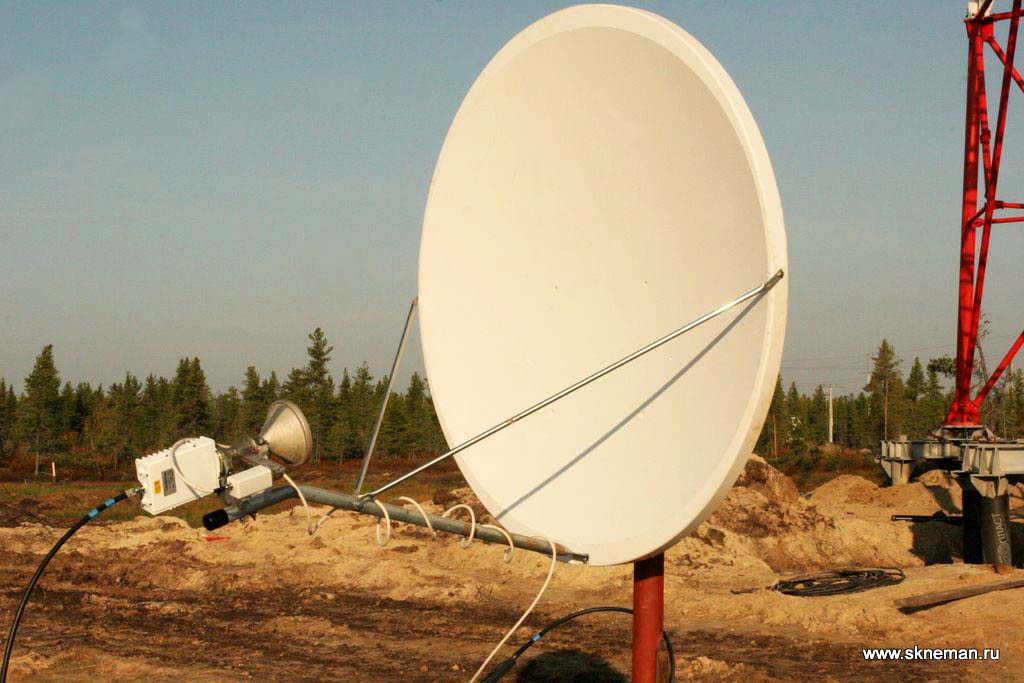

Важным фактором успешного и максимально быстрого проведения работ является возможность оперативного взаимодействия между монтажными бригадами и центральным офисом компании в г. Новосибирске. Для организации временных каналов связи с радиорелейных площадок на период проведения работ каждая бригада оснащалась комплектом двусторонней спутниковой связи (VSAT) на базе оборудования iDirect.

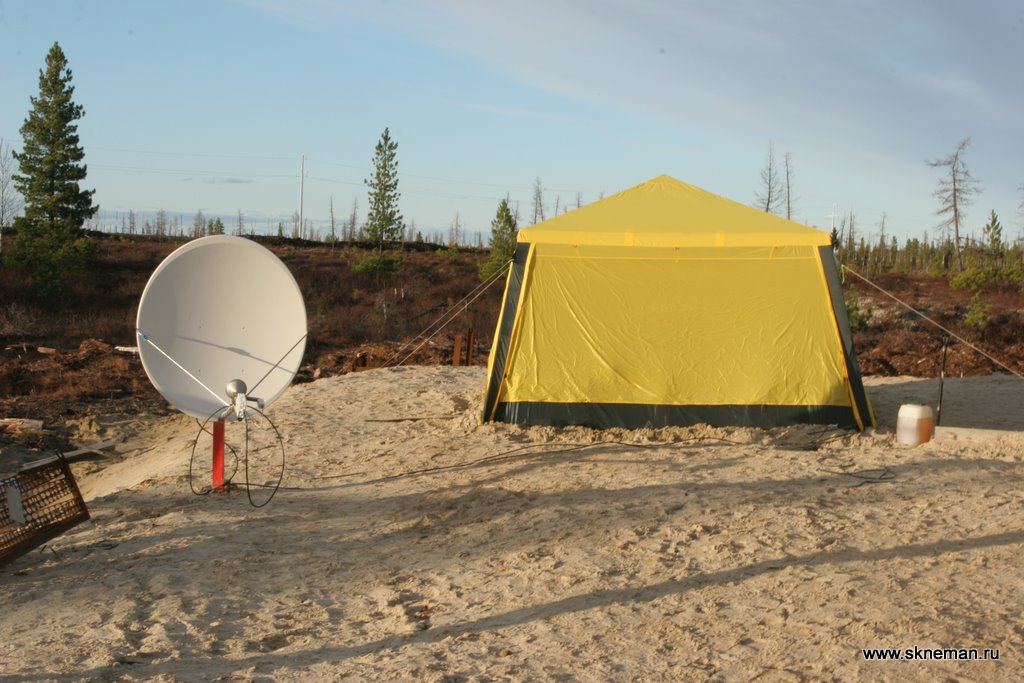

Затраты на развертывания спутникового терминала были минимальны, всего за час–полтора после приземления бригада разворачивала палатку и спутниковый терминал. Дуплексного канала 512 Кбит/с вполне хватало для комфортной работы, в том числе и для трансляции видеоизображения с площадок. Антенны 1.2 м было достаточно для обеспечения устойчивой связи даже при плохих погодных условиях. В качестве резервного канала на крайний случай была предусмотрена КВ-связь.

К работам на первой радиорелейной площадке специалисты компании «НЕМАН» приступили в августе 2009 г. Монтаж проходил в несколько этапов по мере готовности башен связи и был завершен в ноябре.

Во время проведения пусконаладочных работ были произведены замеры основных качественных показателей всех систем связи. Положительный результат измерений подтвердил качество выполнения монтажных работ.

Успешное участие в реализации проекта по строительству системы связи вдоль нефтепровода Ванкор–Пурпе в очередной раз подтвердило способность компании «НЕМАН» квалифицированно выполнять поставленные задачи в любых условиях.
