    Строительство системы связи вдоль газопровода Барнаул-Бийск

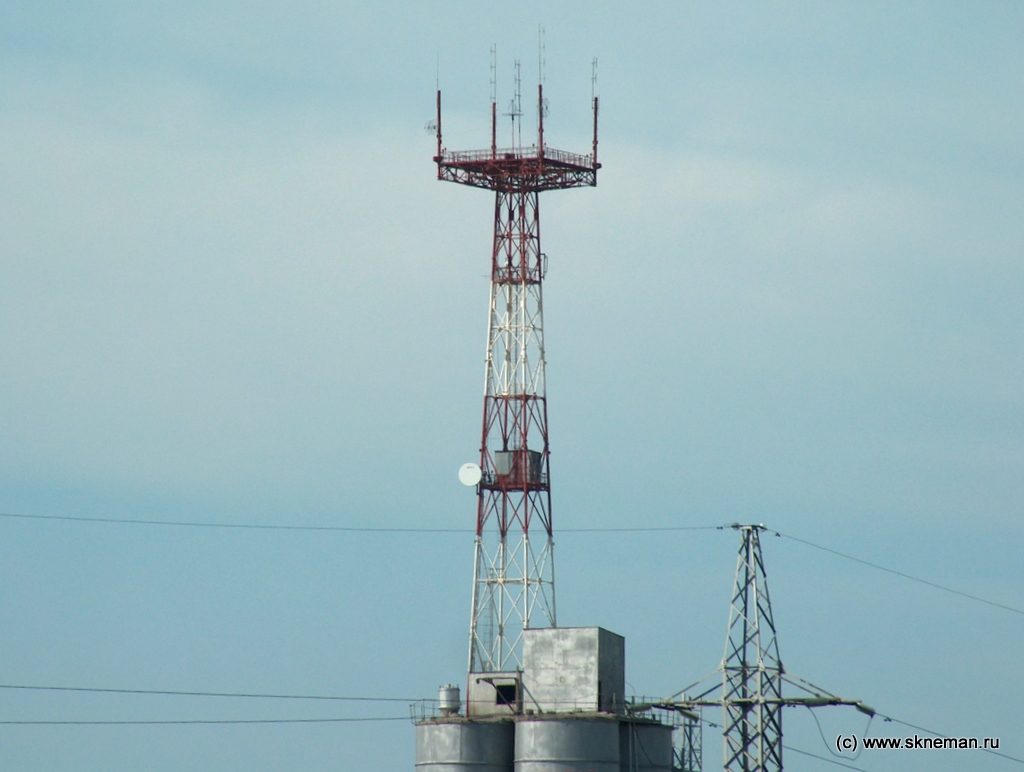

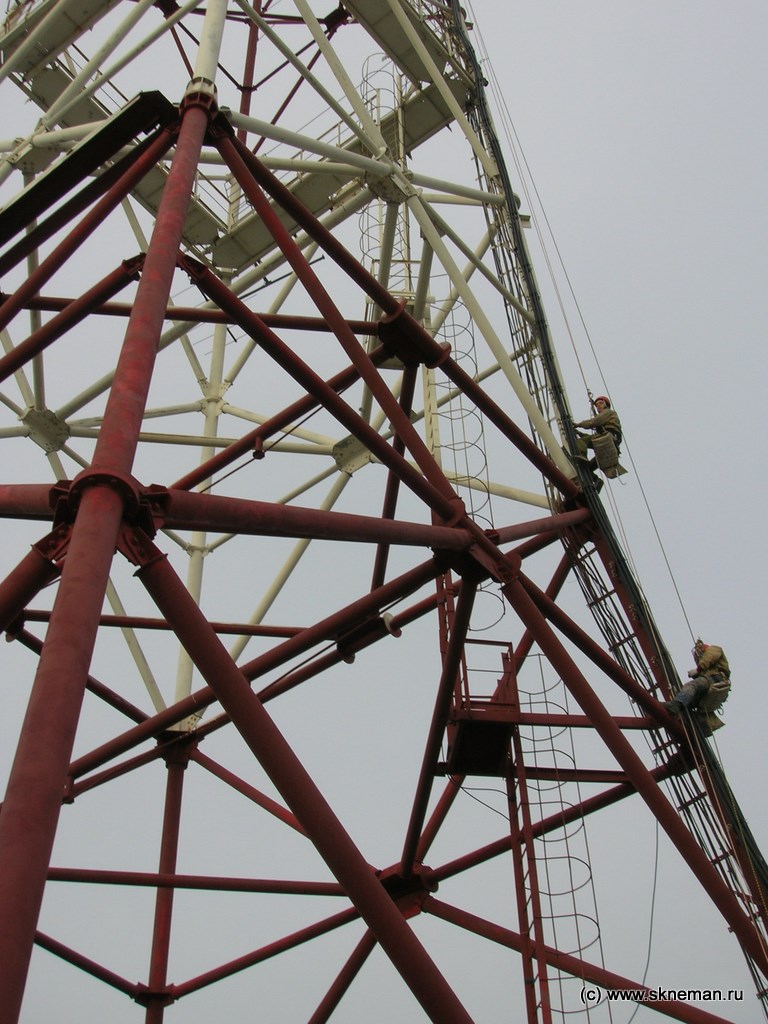

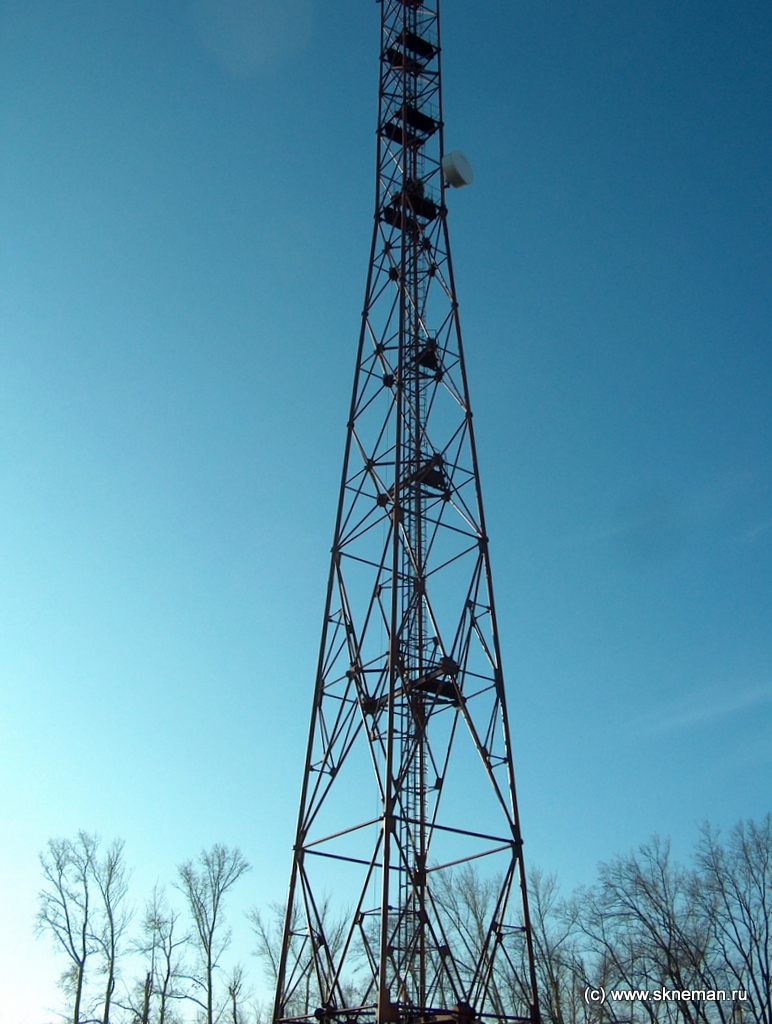

    В ноябре 2005 года был завершен первый этап комплекса работ по строительству системы связи вдоль газопровода Барнаул-Бийск. При работе над этим проектом Компанией «Неман» были решены самые разнообразные задачи, от проектных работ, выбора и поставки оборудования, разработки схемы построения системы связи до строительства и обустройства площадок связи, а также строительства двух башен высотой 74м и одной высотой 50м.

    Система радиосвязи

    Развернутая на первом этапе трехзоновая конвенциональная система радиосвязи на базе оборудования Motorola предназначена для оперативного взаимодействия эксплуатационных бригад с диспетчером при решении различных задач, связанных с обслуживанием газопровода. Рабочее место диспетчера было оснащено диспетчерским коммутационным оборудованием Zetron M4010, функционал которого позволяет эффективно управлять удаленными ретрансляторами Motorola MTR2000, таким образом, в случае необходимости возможно объединение трех зон в одну, например, при возникновении ситуаций, требующих координирования действий всех абонентов.

    Система радиорелейной связи

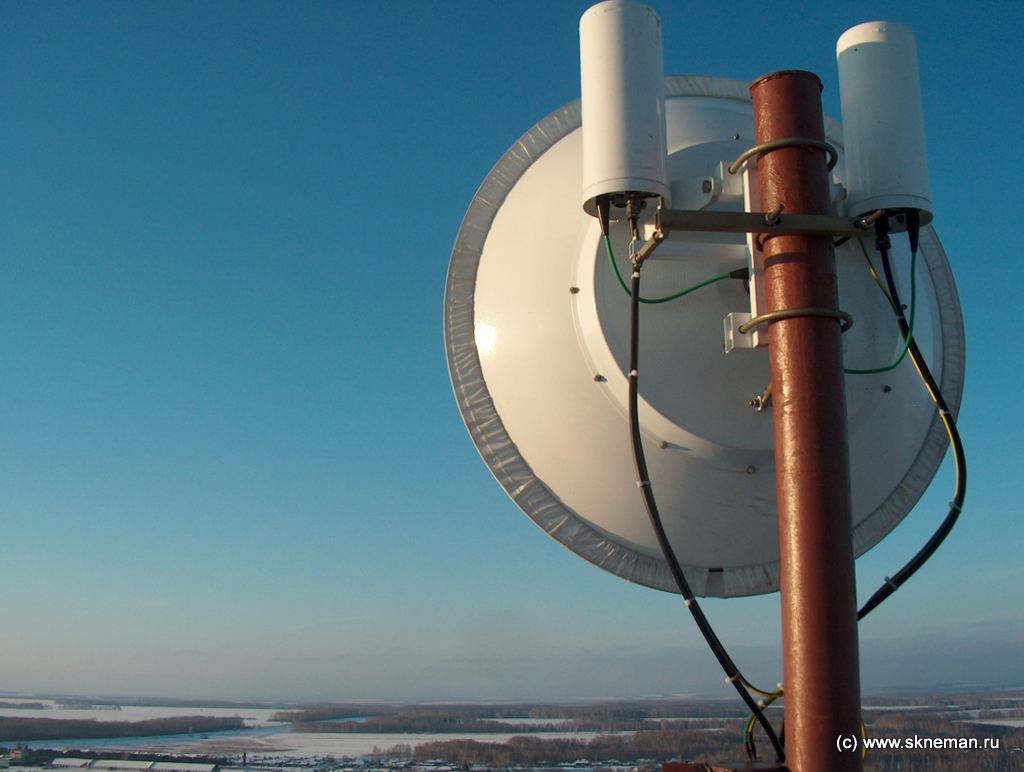

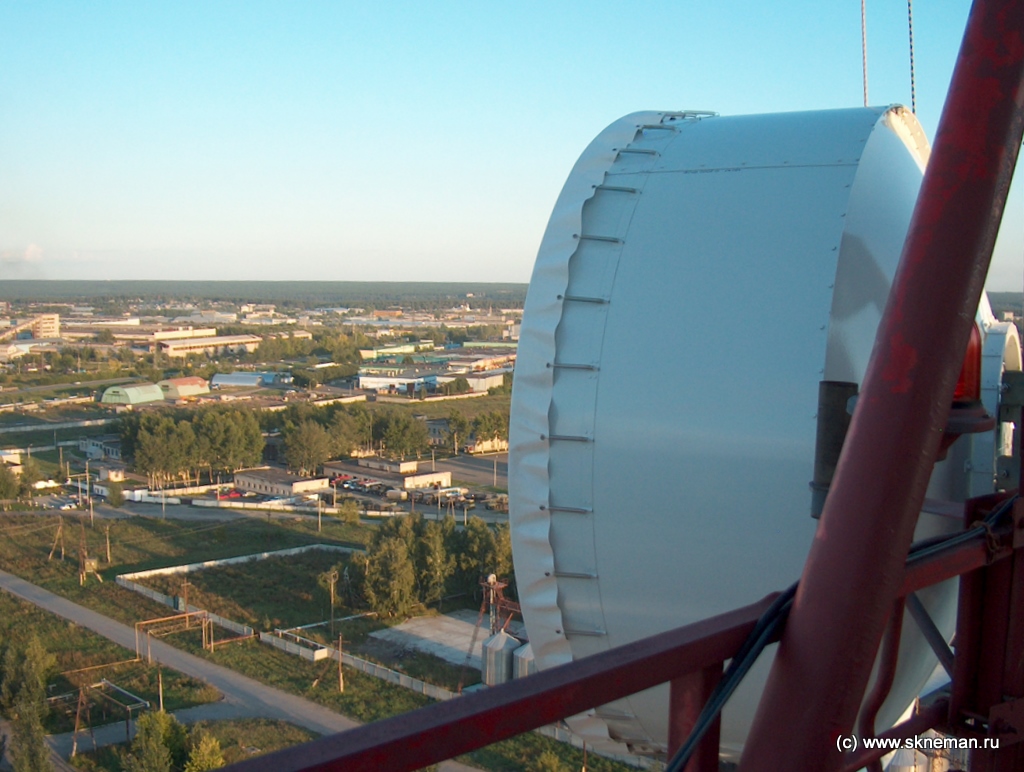

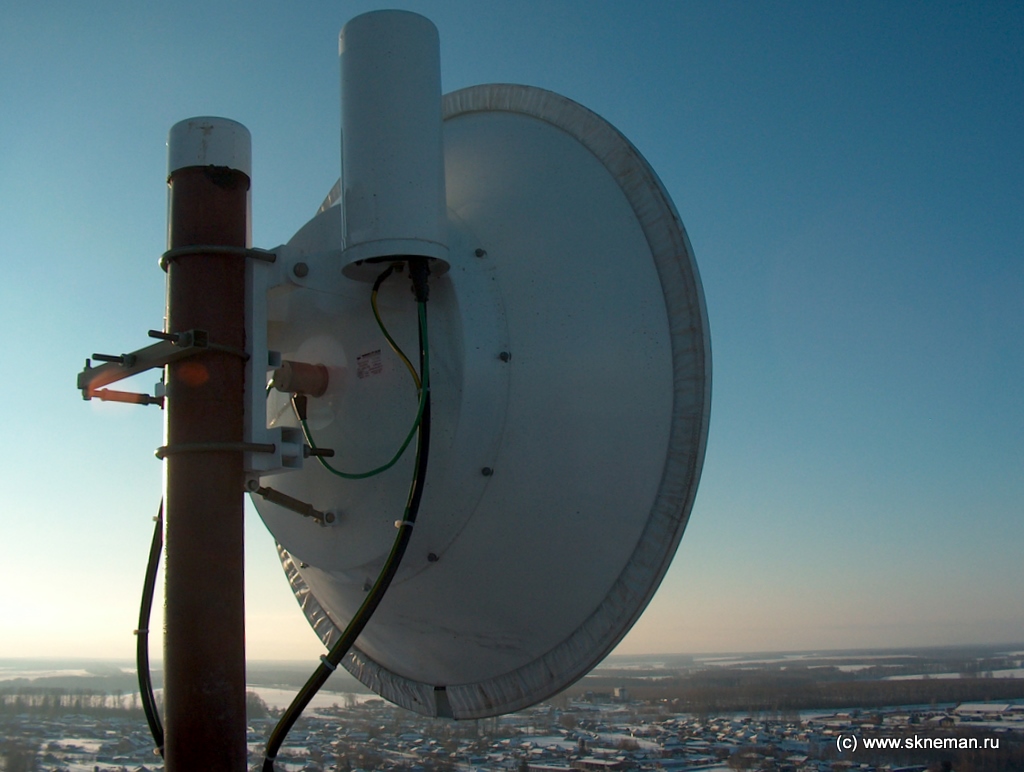

    Использование радиорелейного оборудования при создании сети связи вдоль газопровода обусловлено, прежде всего, возможностью оперативной организации высокоскоростных каналов связи, их надежности и высокой эксплуатационной рентабельности. Радиорелейное оборудование НПФ «Микран», а именно это оборудование было выбрано для организации сети связи вдоль газопровода Барнаул-Бийск, отличается надежностью, высоким функционалом и развитой системой мониторинга и управления.

    В сети «Барнаул-Бийск» можно выделить основной магистральный канал 34 Мбит/с, а также отводы по 256 Кбит/с, выполненные на базе малоканальных РРС МИК-РЛ150М.

    Для повышения надежности была реализована схема резервирования «1+1». Полезная нагрузка магистрали, выполненной с использованием радиорелейного оборудования МИК-РЛ8, составляет 16 основных и один дополнительный поток Е1, при этом общая пропускная способность более 34 Мбит/с позволила подключить модуль МД-ДК-1 и организовать 6 дополнительных низкоскоростных каналов, которые были использованы в системах телемеханики и конференц-связи.

    Оборудование МИК-РЛ150М позволяет организовать каналы передачи данных с интерфейсами RS-232/422/485, Ethernet, а также голосовые каналы с интерфейсами FXS/FXO и 4пр E&M. При использовании метода сжатия LD-CELP возможна передача до 15 телефонных каналов по 16 Кбит/с.

    Централизованный мониторинг и управление сетью РРЛ «Барнаул-Бийск» реализован с использованием новой третьей версии программного обеспечения «Мастер», поддерживающего все типы РРС, производимые НПФ «Микран».

    Программу «Мастер» отличает простота и удобство использования, а также широкие функциональные возможности. В программе, например, реализуется дистанционный опрос выбранных параметров радиорелейного оборудования (уровни приемного сигнала, BER, температура внутреннего и внешнего блоков и многое другое) и отображение истории их изменения в удобном графическом виде. Использование системы мониторинга «Мастер» позволяет оперативно получать информацию и своевременно реагировать на изменение параметров как радиорелейного оборудования, так и внешних систем и устройств, например, систем электроснабжения, охранно-пожарных систем и т.п., что приводит к снижению затрат на эксплуатацию и повышает надежность всего комплекса системы связи.

    Первичное мультиплексирование

    При организации данной системы связи на первом этапе потребовалось организовать сквозной канал телемеханики для системы Moscad, каналы ТЧ для управления приемопередатчиками MTR2000 с помощью диспетчерской консоли Zetron M4010, а также организовать телефонные каналы в нескольких населенных пунктах вдоль газопровода.

    Для решения этих задач было решено использовать многофункциональные мультиплексоры ОГМ-30Е, предназначенные для формирования потоков Е1 путем мультиплексирования аналоговых речевых сигналов и цифровых сигналов данных с возможностью задания режимов работы программным путем. Мультиплексоры ОГМ-30Е отличаются высокой надежностью, функциональной гибкостью, широкой номенклатурой интерфейсных плат и многофункциональной программой управления и мониторинга. С помощью этих мультиплексоров и были реализованы все необходимые голосовые интерфейсы и интерфейсы передачи данных.

    Система бесперебойного и гарантированного электропитания

    Задача обеспечения бесперебойного электропитания современной телекоммуникационной системы носит первостепенный характер, поскольку от надежности и качества системы электропитания напрямую зависит функционирование всей системы связи. Учитывая повышенные требования к надежности, оптимальным стал выбор оборудования немецкой фирмы Voigt&Haeffner.

    Система бесперебойного питания, выполненная на базе оборудования Voigt&Haeffner, реализует все необходимые напряжения питания для используемого в проекте телекоммуникационного оборудования, и обеспечивает более 6 часов непрерывной работы от аккумуляторных батарей в случае аварии основной сети.

    Применение на удаленных площадках дизель-электрических установок, размещенных в контейнерах, позволило дополнительно повысить надежность системы электропитания.

    Охранно-пожарная система

    Российская действительность диктует необходимость организации надежной системы охранной сигнализации, особенно на удаленных площадках и в аппаратных контейнерах, призванной, прежде всего, своевременно проинформировать ответственных лиц о несанкционированном проникновении. Встроенные возможности радиорелейного оборудования позволяют, например, выводить данные о срабатывании периметральной сигнализации и вскрытии аппаратного контейнера. Отнюдь не лишней является и реализованная система видеонаблюдения с площадок, тем более что пропускная способность организованных каналов связи это позволяет.

    Во избежание потерь телекоммуникационного оборудования вследствие пожаров в аппаратных контейнерах были использованы, по понятным причинам, системы газового, а не порошкового пожаротушения. Естественно, что данные о срабатывании системы пожаротушения также передаются в центральный диспетчерский центр.

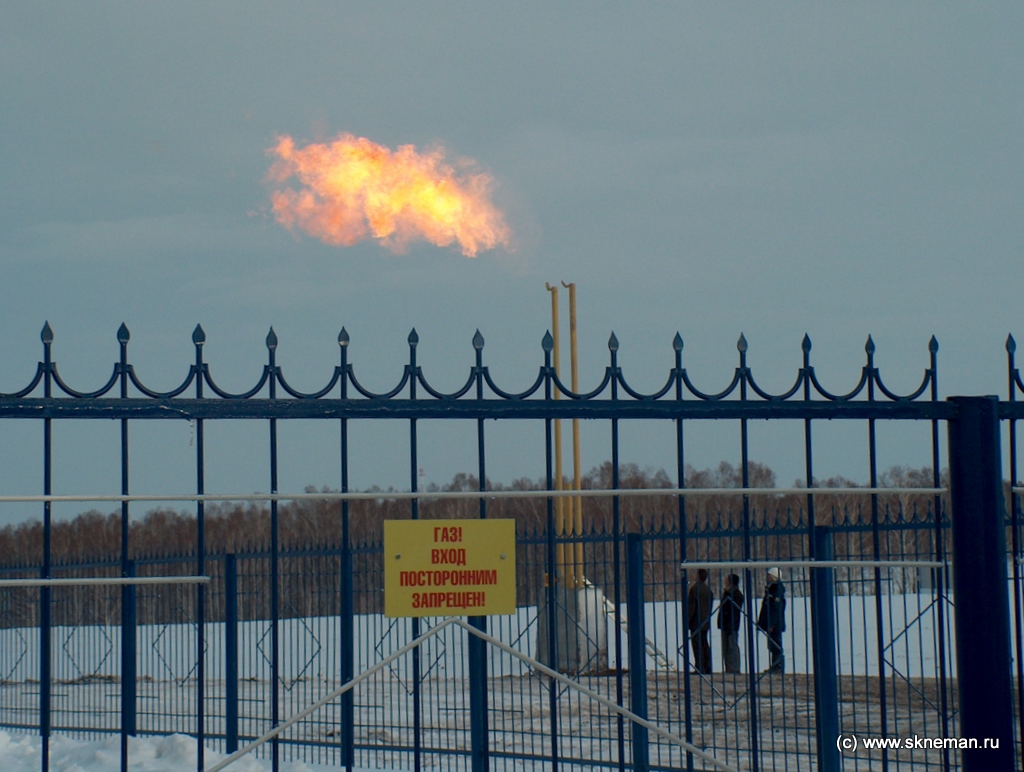

    Все эти задачи были решены в самые кратчайшие сроки, так как завершение строительства газопровода намечалось к началу отопительного сезона. Итогом нашей оперативной и качественной работы на первом этапе явилось успешное открытие 9 ноября 2005 года в селе Троицкое ГРС для подачи газа жителям района.

    Задача дальнейшего строительства газопровода в кратчайшие сроки была поставлена полномочным представителем Президента Российской Федерации в Сибирском федеральном округе Анатолием Квашниным на торжественном собрании 9 ноября, посвященному запуску ГРС Троицкого района.
